●12.1" Touch Display
●1280x800(WXGA) 16:10 Panel
●IPS, Normally Black
●LVDS Interface
●PCAP Touch, COF Type
●Air Bonding
●EETI IC
●USB/I2C Touch Interface
●Support 10 Points Touch

제품 응용

Touch Display Application

제품 특징

Touch Display Feature

제품 소개

과학시술의 트렌드에 맞추어 디스플레이 관련 제품들이 모두 터치가 가능한 분야로 발전함에 따라 인류에게 더욱 편리한 생활을 가져다주고 있으며, 이에 따라 패널과 터치 사이에도 매우 밀접한 연계가 이루어지도록 하고 있습니다.

당사는 안정적인 IC와 본딩 설비를 사용하여 높은 수율과 안정적인 품질을 유지하고 있으며,
이와 동시에 터치 기능은 메인 보드와 구동 보드 등에 따른 전자기기 간의 상호 간섭을 막아 최적의 사용감을 체험할 수 있도록
전문인력에 의한 펌웨어 켈리브레이션 및 조절이 필요합니다.
당사가 보유하고 있는 전문적인 지식과 기술 그리고 클린룸을 구비한 작업 환경은 고객에게 신뢰성이 높은 제품을 제공해 드리고 있습니다!

터치 패널은 POS기∙Gaming∙IPC∙HMI∙KIOSK∙KVM∙노트북∙강화형 태블릿∙자동화설비 등과 같은 각종 상호작용적 환경에 적용됩니다.

12.1" Touch Display Specification	Resolution (Pixels)	1280 x 800 (WXGA)
	White Luminance	≧425 (typ)cd/㎡
	Viewing Angle	89/89/89/89
	LED Life Time(Hrs)	≧70,000
	Interface	LVDS
	Touch Type	PCAP
	Bonding Type	Air Bonding
	Touch Structure	G/G
	Touch IC	EETI
	Surface Hardness	≧6H
	FPC Type	COF
	Allow Touch Points	10 Points
	Touch Interface	USB / I2C
	Operating Temperature	-20~70 ℃

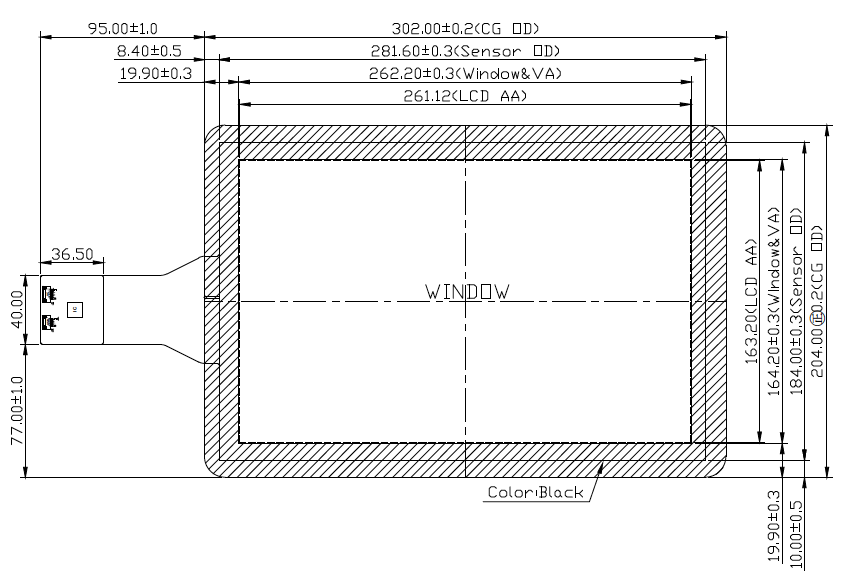

2D 도면

Front view	Front view 2D Drawing

선택 가능 액세서리

AD-0037 LCD Control Board

● Support to 1920x1080 @60 Hz

● Signal Input：VGA.HDMI.DP.Audio Phone Jack

● Signal Onput：Dual port 6/8 bits LVDS

● 산업용 등급의 Realtek IC가 장착되어 있어 안정적이고 정확한 성능과 높은 내구성 확보
● 최고의 성능을 구현하기 위한 기술 파라미터 제공
● OSD Key Cable, Panel Cable, Backlight Cable 등 다양한 케이블을 동시에 장착해 패키징함으로써 시간과 비용 절감

12.1 PCAP TOUCH COF 12.1" 터치 액정패널

12.1" F121PET-T52 LCD Module with Touch (PCAP)
